1 恒溫水浴紫外光照射儀的設計
儀器研制主要解決三個問題，一是儀器的外形構造，二是儀器的內部裝置結構，三是儀器各部分功能協調性與安全。該儀器的整體構造為長方形箱型，內設水浴恒溫裝置、樣品托盤和紫外光源。內部裝置的主要功能是必須在恒溫水浴條件下進行定量的紫外光照射，同時儀器需要密閉，防止紫外光外泄；樣品玻片在樣品托盤上水平放置，使樣品玻片能被薄層浸浴，紫外光能均勻地照射在樣品玻片上。為實現上述目的，恒溫水浴紫外光照射儀采用如下設計方案：恒溫水浴紫外光照射儀由箱體、紫外光源、支架、發熱 管、隔板、樣品托盤、玻璃板、橡皮筋組成，見圖１。

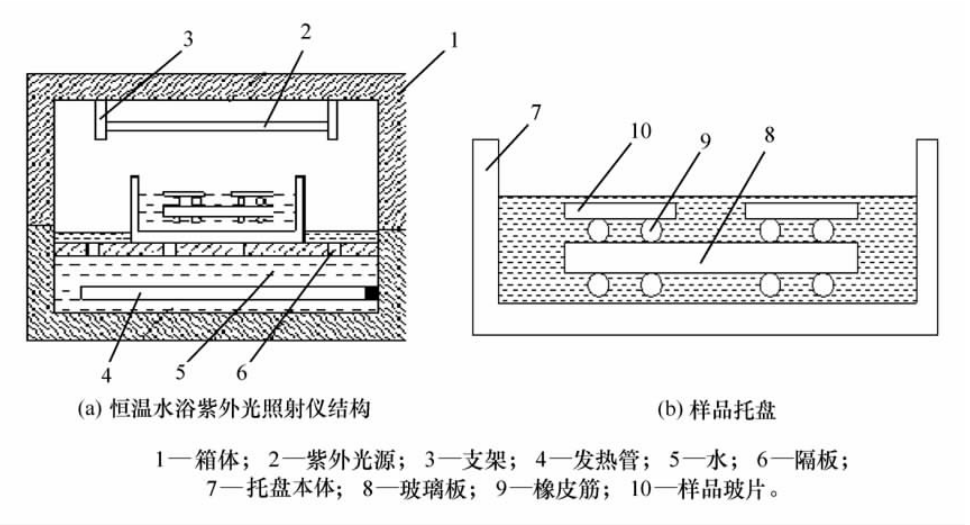

圖１恒溫水浴紫外光照射儀結構示意圖
２ 恒溫水浴紫外光照射儀各部件的作用與具體實施
恒溫水浴紫外光照射儀的箱體由不透明材料制成，保證箱體不透光、避免紫外光外泄，對人體造成傷害。箱體內的頂部設有紫外光發射裝置，紫外光照射劑量可調。箱體內裝有水，水中設有發熱管，對水進行加熱并保持恒溫。樣品托盤包括托盤本體、玻璃板和橡皮筋，托盤本體由耐酸耐堿的防腐材料制成，用于盛載樣品浸液；玻璃板放在托盤本體內，橡皮筋圈在玻璃板上；每塊樣品玻片分別架在橡皮筋上，這樣使樣品玻片與玻璃板之間有一定間隙，方便樣品玻片的取出。托盤本體和樣品玻片放置在紫外光裝置的下方、隔板的上面，隔板有孔，使水充分地接觸樣品托盤底部，更好地實現恒溫水浴的效果；托盤本體底部與紫外光裝置需要保持一定距離，以確保紫外光能夠均勻照射到樣品托盤上。
３ 恒溫水浴紫外光照射儀的使用效果
恒溫水浴紫外光照射儀經過大范圍連續使用和反復檢測，結果顯示整機外形美觀、實用，內部設置的恒溫水浴性能穩定，紫外光照射均勻，劑量強度穩定，樣品托盤放置靈活，操作方便，使用安全。
４ 結束語
恒溫水浴紫外光照射儀經過反復研制與測試，已經解決了整體構造設計、內部設置結構的功能與安全問題。該儀器經過反復多次對人的外周血淋巴細胞姊妹染色單體實驗教學的應用，表明整機使用性能穩定，操作方便，安全實用，樣品玻片處理均勻，姊妹染色單體染色清晰，色差明顯，分辨率高，實驗成功率高，已達到了項目的預期目標。
